水力旋流器是一種連續作業的分級設備，是選礦工業中最重要的設備之一，在選礦中主要用作分級設備，尤其在細粒分級作業中極為有效。其利用離心力來加速顆粒的沉降速度，通常與磨礦機組成磨礦分級閉路流程，分級效果對磨礦流程的效能有著非常重要的影響。它廣泛用于閉路磨礦作業，但也可用于脫泥、除砂和濃密等其他作業。
水力旋流器也可用于油、水分離。它與傳統的游離水脫出器、重力沉降、氣浮選電水等設備相比，具有結構簡單、體積小、重量輕、沒有運動部件、分離效率高和處理時間短等特點，是一種新型、高效、節能的分離設備。

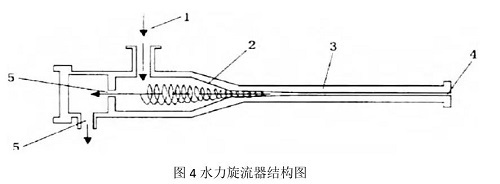

水力旋流器的結構及工作原理水力旋流器是一個外形較長，內部裝有圓錐形筒的壓力容器，其主要部件有：殼體、旋流管、支撐板、固定板、底流口、溢流口等。一般的水力旋流器如下：水力旋流器利用兩種液體的密度差，借助于離心力，使油滴從水中分離出去。生產污水由入口1處進入 ，在圓錐筒內旋轉形成旋流。其離心力足以使油水分離，密度較大的水及固體顆粒靠近管壁而密度較小的油則集中到中心部位。中心部位為低壓區，水相在管壁連續旋轉，由于截面積逐漸減少，最后水及固體顆粒從細口端4排出，而油則沿中心線從粗口端5排出。;變形扭矩是由套管和管箍變形產生的。由于在整個上扣過程中，變形扭矩遠小于摩擦扭矩，因此可忽略變形扭矩的影響，僅將摩擦扭矩作為總上扣扭矩。

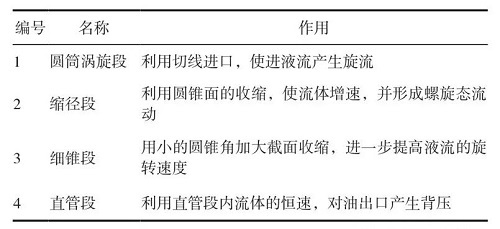

水力旋流器各段作用如下：
根據處理量大小也可以選擇多個水力旋流器并聯方式來加大處理量

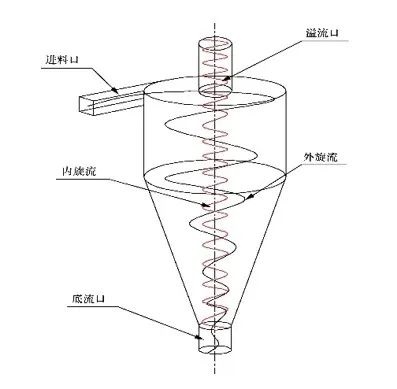

水力旋流器工作原理：混合物料從進料口受到入口壓力及重力影響驅動沿切線方向進入水力旋流器，在旋流器的內部，有一個由上往下的旋轉流，依照不同成分的濃度和顆粒大小，將其分成外旋流和內旋流。
